MDX-50是一台全自動、高精度的3D銑床,適用於製造設計和工作模型。標準配備包含了自動換刀器、集塵盒及SRP Player CAM加工軟體,另外也可以選購旋轉軸單元。

MDX-50能夠減少操作時間並簡化生產,為設計過程帶來真正的創新。







自動換刀器



MDX-50擴大了加工面積並提高操作速度及性能,經由更快的作業處理縮短生產時間,並提供了一個可放置5支刀具的自動換刀器,可連續運行,無需停止更換刀具。

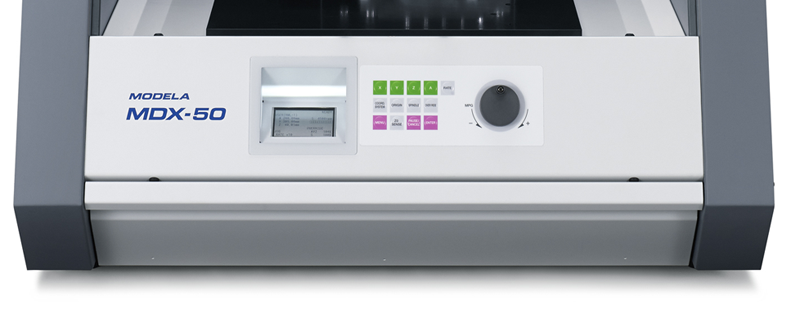

操作簡單的控制面板和軟體



MDX-50內建簡單操作而功能完整的控制面板,再搭配電腦端的虛擬控制面板(VPanel),使得MDX-50更容易操作。

幾乎所有的操作都可以從MDX-50前方的控制面板完成,虛擬控制面板(VPanel)允許使用者在運行期間更改主軸旋轉速度。







好的細節和光滑的表面



經由改進驅動系統、機械剛度和增強驅動力學,MDX-50銑床擁有令人難以置信的平滑度和精確度,可用於測試機構、功能運作和與其他零件的組裝。

加工面積為 400mm(X)× 305mm(Y)× 135mm(Z),可生產大型的單一物件或小批量生產多個較小的零件。





節省您的時間



自動化功能使用戶能夠安心的進行快速銑削,內建可換5支刀具的自動換刀器,再結合可選購的旋轉軸單元,實現最自動化和精確的操作:

自動感測功能校正刀具長度,確保每個作業的銑削精度。

可選購旋轉軸單元,輕鬆生產複雜表面:

可將材料從0到360度連續自動旋轉,或指定為2面、4面或自定義角度銑削,以便輕鬆、有效率地生產具有復雜表面的零件。由於自動換刀器和旋轉軸單元的自動化運作,銑削開始後,使用者便可以離開繼續其他的工作,無需人員值守。







SRP Player CAM 軟體



SRP Player CAM 銑削設置可以經由五個簡單的步驟進行配置, 會依據使用的刀具及材料自動決定最佳的加工參數以產生最佳化的刀軌。為避免成本及時間的浪費,SRP Player CAM 允許您每一次加工前先在螢幕預覽銑削的結果。

SRP Player CAM 支援檔案格式有 IGES、STL、DXF及3DM ( Rhnio ),相容於 Windows XP / Vista / 7 / 8 / 10。





ClickMill 軟體



ClickMill 軟體可直接控制MDX-50進行表面銑平、鑽孔、切削凹槽和其他加工,無需經由CAD或CAM的軟體。





虛擬控制面板 (VPanel)



VPanel為電腦端的虛擬控制面板,具有MDX-50內建控制面板的所有功能,以及刀具壽命管理和電子郵件警報。





支援 G Code



MDX-50支援G Code NC編程語言,非常適合專業和教學應用。









型       號

MDX-50

可接受的材料

ABS、POM、PC、壓克力、塑料泡棉、製模蠟、硬木及代木等 ( 不支援金屬材料 )

工作範圍

X軸:400 mm、Y軸:305 mm、Z軸:135 mm

工作平台尺寸

寬度:400 mm、深度:305 mm

可承載工件尺寸

X軸:400 mm、Y軸:305 mm、Z軸:100 mm

X、Y、Z軸驅動馬達

步進馬達

進給量

X、Y軸:7 至 3,600 mm/分鐘、Z軸:7 至 3,000 mm/分鐘

軟體精度

RML-1:0.001 mm/step、NC code:0.001 mm/step

機械精度

0.01 mm/step

主軸馬達

無碳刷直流馬達

主軸轉速

4,500 至 15,000 rpm

刀具夾頭

筒夾

刀具更換方式

自動換刀器 ( ATC )

自動換刀器刀庫容量

5支刀具及1支檢測銷

刀具柄徑

6 mm、4 mm、3 mm

集塵盒尺寸

600 mm x 700 mm x 95 mm

傳輸介面

USB

電源要求 ( VAC/A )

AC 100 至 240 V ±10%, 50/60 Hz, 1.2 A

( 過電壓類別: II, IEC 60664-1 )

消耗功率 ( W )

約95瓦 ( W )

噪音值

無負債運轉

60 dB( A )或更小

待機

45 dB( A )或更小

外觀尺寸

760 mm ( 長 ) X 900 mm ( 寬 ) X 732 mm ( 高 )

重量

122 公斤

安裝環境

室內海拔高度

2000 公尺以下

溫度

5 至 40°C

溼度

35 至 80%RH ( 無水氣凝結)

環境污染等級

2級(由 IEC 60664-1規定)

短期暫時過電壓

144 V

長期暫時過電壓

490 V

附件

電源線,USB電纜,手冊,Roland DG軟體CD,檢測銷,六角螺絲起子,六角扳手,刀柄,刀具定位器,Z0傳感器



系統需求

作業系統

Windows 10, 8.1, 7 ( 32 及 64 位元 )*1,*2,*3

CPU

作業系統所需的最小需求

記憶體

作業系統所需的最小需求

光碟機

CD-ROM

顯示卡及螢幕

建議使用至少16位元色彩及解析度為1024×768或更高的顯示器







型       號

ZCL-50 旋轉軸單元

可接受的材料

ABS、POM、PC、壓克力、塑料泡棉、製模蠟、硬木及代木等 ( 不支援金屬材料 )

工作範圍

X軸:363mm ( 機械座標 37 至 400 mm )

Y軸:305mm

Z軸:125mm

A軸:±2146680° ( 約 ±5963轉 )

可承載工件尺寸

長度 ( X軸 ):380mm

直徑 ( Z軸 ):120 mm ( 旋轉中心的最大半徑為 60mm)

虎鉗可夾持的工件尺寸

厚度:10 至 65 mm 或

直徑:20 至 68 mm

A軸馬達

步進馬達

機械精度

0.0225°/step (half step)

運作速度

最大 15 rpm

外觀尺寸

578 mm ( 寬 ) x 190 mm ( 深 ) x 128 mm ( 高 )

重量

7 公斤

附件

檢測棒,內六角螺絲,手冊
