| Model |
MDX-540 |

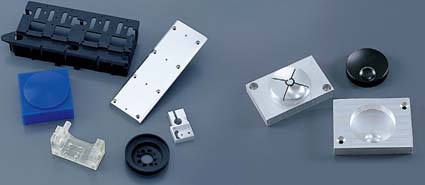

| 可雕刻材質 |

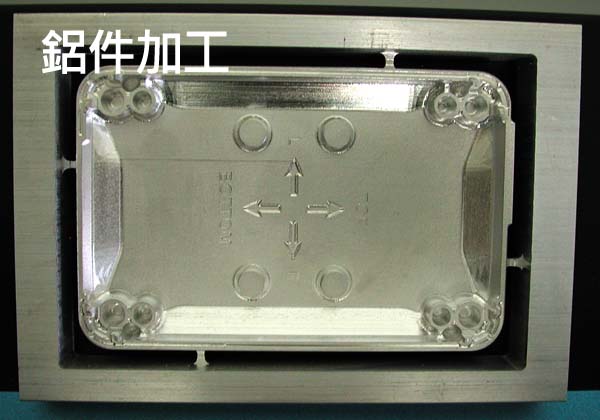

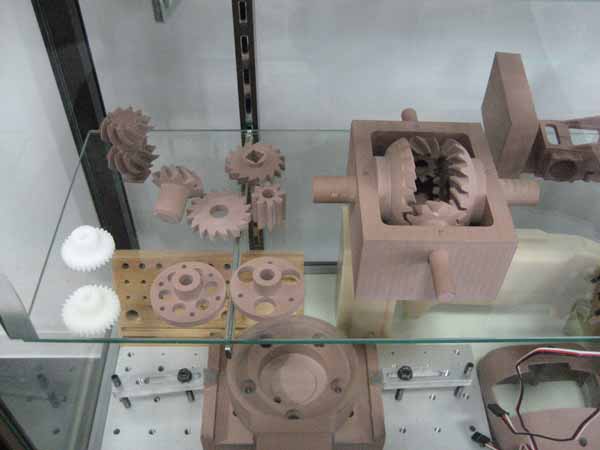

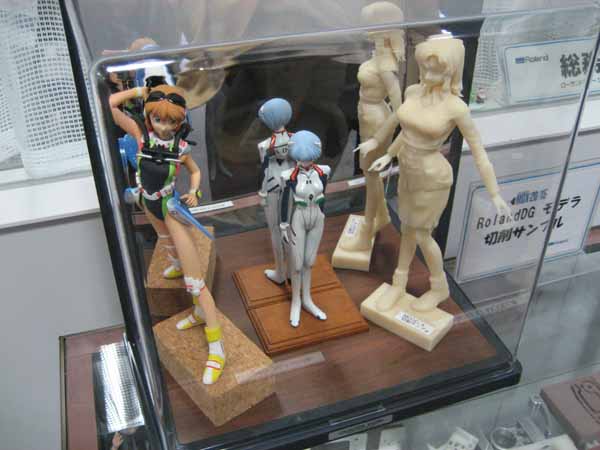

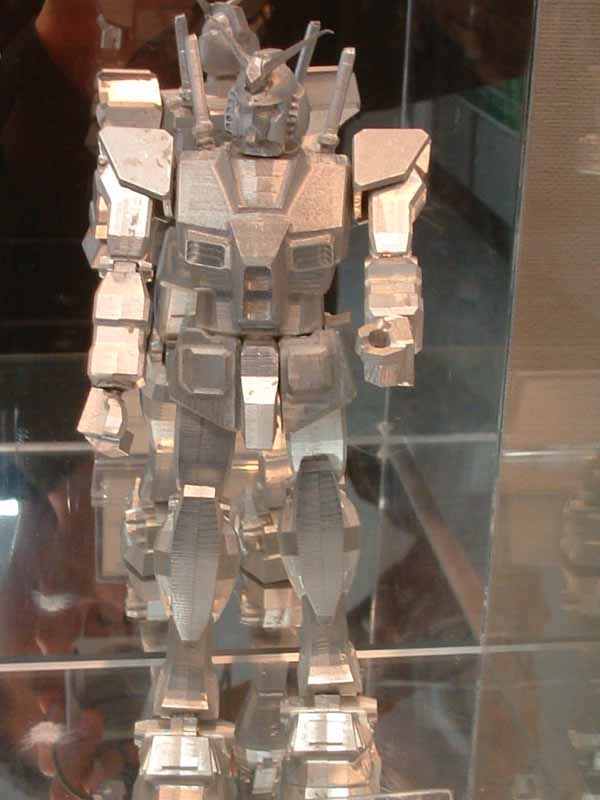

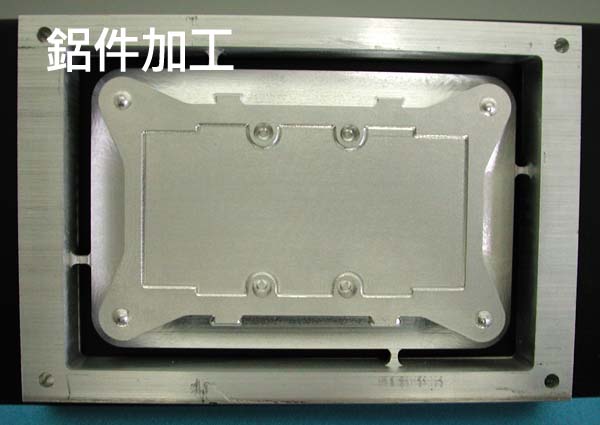

代木, 樹脂類(ABS,PC,壓克力)及輕質金屬(銅,鋁)
|
| XYZ軸行程 |
500mm (X) x 400mm (Y) x 155mm (Z)
|
| 從主軸到工作檯面的距離 |
最大 254 mm |
| 工作檯面範圍尺寸 |
550mm (W) x 420mm (D) |
| 可裝載的材質重量 |
0.2G的加速度: 最大12kg
0.1G的加速度: 最大20kg
0.05G的加速度: 最大20kg
|
| XYZ軸驅動系統 |
AC 伺服馬達, 60W |
| 操作速度 |
最大 7.5m/min (295in./min) |
| 加速度 |
0.2G, 0.1G, 0.05G |
| 軟體解析度 |
RML-1模式: 0.01mm, NC碼模式: 0.001mm
|
| 機械解析度 |
0.001mm |
| 距離精度 |
± 0.1mm / 300 mm (無負載時)
|
| 重複精度 |
± 0.05mm (無負載時)
|
| 原點再生精度 (當電源關掉再開啟) |
± 0.05mm |
| 主軸馬達 |
DC 無碳刷馬達, 最大
400W |
| 主軸轉速 |
400～12,000 rpm; 400～3,000 rpm(適用在定位及定中心點)
|
| 夾頭 |
夾頭式, 最大直徑:
10mm |
| 語法控制 |
RML-1 和 NC碼 |
| 傳輸介面 |
USB 1.1 |
| 電源供應 |
電壓／頻率：AC 100～120 V / 220～240 V ±10%, 50 / 60 Hz
電流量需求：7A (100～120V) / 4A (220～240V) |
| 電源功率 |
大約 700W |
| 噪音值 |
無負載運轉：低於65dB (A)
待機期間：低於40dB (A)
(符合ISO 7779的標準)
|
| 機器外觀尺寸 |
寬 x 深 x 高：745 x 955 x
858mm |
| 機器重量 |
102kg |
| 操作溫度 |
5～ 40°C |
| 操作溼度 |
35～80% (無水氣凝結)
|

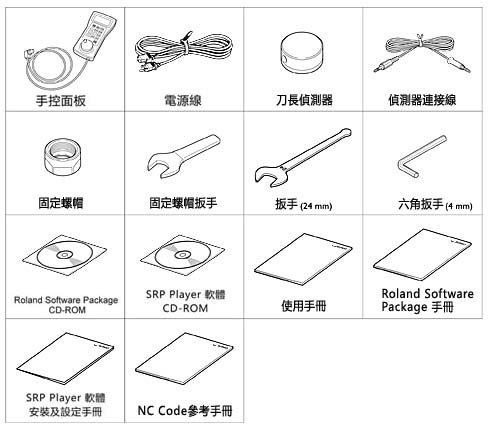

| 機器配件 |
|

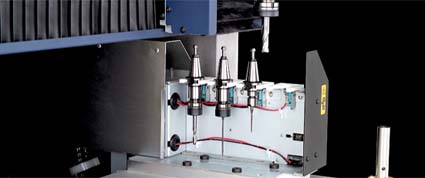

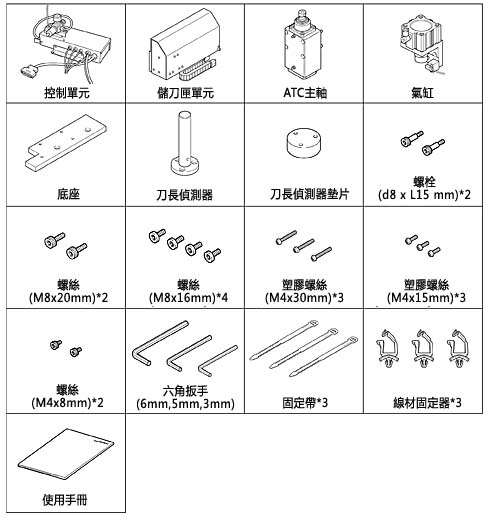

| 自動換刀模組 (ZAT-540)詳細規格
|
| 可用刀具數 |
4 |
| 刀具最大長度 |
110 mm |
| 刀具最大直徑 |
8 mm |
刀具最大重量
|
350 g |
刀柄規格
|
15T-NDC7S-48-PB、15T-NDC7S-55-PB、15T-NDC7S-75-PB、15T-NDC10-52-PB
|
刀具選擇方式
|
指定位置更換式 |
需求氣壓
|
0.7～1.0 MPa, 50 L/min或更高 |
| 主軸轉速 |
400～12,000 rpm ( 400～3,000 rpm 使用在定位上不適合加工 )
|
重量
|
6.8 kg (總重量包含ATC主軸、儲刀匣單元及控制單元等) |
| 配件 |
 |
*當使用換刀模組，MDX-540 X軸的行程如下:
- 標準工作平台, 沒有旋轉軸: 400 mm
- 標準工作平台, 有旋轉軸: 270 mm / 325 mm ( 延伸X軸行程 )
- T-slot 工作平台, 沒有旋轉軸: 400
mm
- T-slot 工作平台, 有旋轉軸: 203 mm / 258 mm ( 延伸X軸行程 )

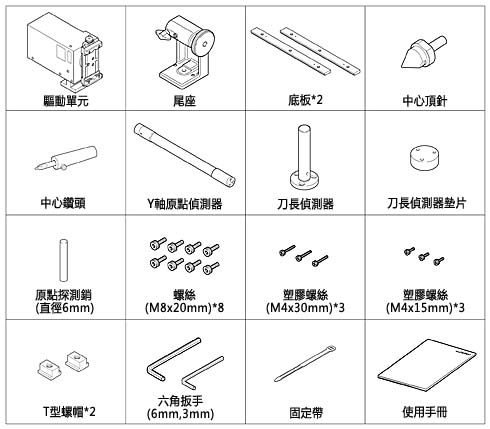

| 旋轉軸 (ZCL-540) 詳細規格
|
| 支援的工作材質 |
樹脂類(ABS,PC,壓克力),不支援金屬類 |
| 最大的旋轉角度 |
± 21,474,836.47 ( ± 59,652.3 轉 ) |
| 可使用的工作材質尺寸*1 |
從旋轉軸中心算起: 90 mm半徑範圍內x
371 mm長(實際加工範圍會較小)
|
可使用工作材質的厚度
|
15～100 mm |
可使用工作材質重量
|
最大 5 kg , 最大轉動慣量: 0.02 kgm2
中心鑽孔: 最大 1.5 kg
|
| 控制方式 |
四軸同步控制 |
| 進給速率 |
最大 20 rpm |
| 軟體解析度 |
RML-1模式: 0.1度, NC碼模式: 0.01度
|
| 機械解析度 |
0.002度 |
| 固定精度 |
輪齒隙: 0.05度 , 偏心率: 0.3 mm 或更低
|
| 機器外觀尺寸 |
720 mm (W) x 100 mm (D) x 195 mm (H) |
| 重量 |
6.5 kg ( 總重量包含驅動單元、尾座及底板等)
|
| 配件 |
 |
*1 當安裝T-slot 工作平台時,長度為297 mm .
* 當安裝旋轉軸,MDX-540 X軸的行程如下:
- 標準工作平台, 沒有自動換刀模組: 285 mm / 325 mm ( 延伸X軸行程 )
- 標準工作平台, 有自動換刀模組: 270 mm
/ 325 mm ( 延伸X軸行程 )
- T-slot 工作平台, 沒有自動換刀模組: 218
mm / 258 mm ( 延伸X軸行程
)
- T-slot 工作平台, 有自動換刀模組: 203 mm / 258 mm ( 延伸X軸行程 )

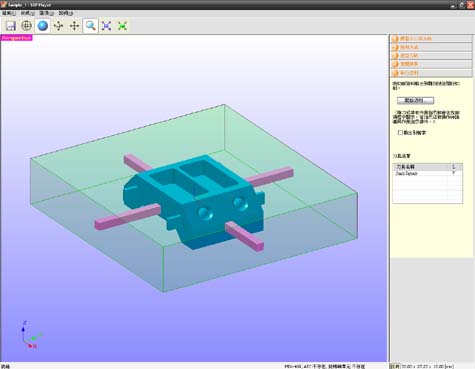

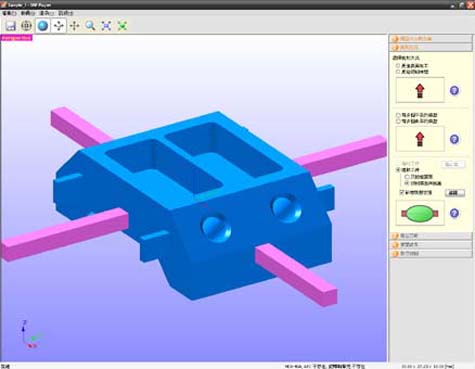

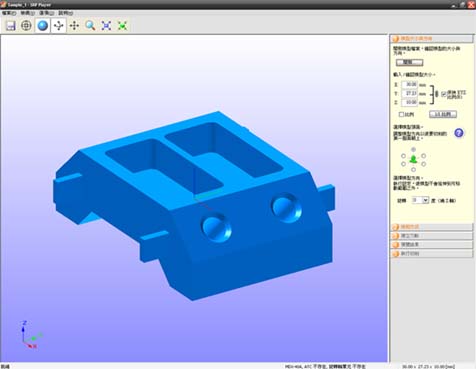

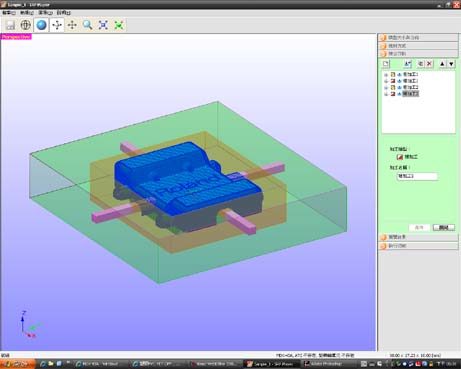

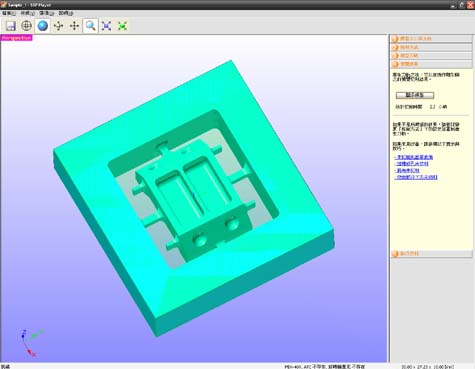

| Roland SRP Player軟體需求規格
|
| 作業系統 |
Windows® XP~10 32/64位元
|
| CPU |
建議 Pentium® 4 以上 |
| 記憶體和硬碟空間 |
建議 1GB以上記憶體及20MB以上硬碟空間
|
| 支援檔案格式 |
IGES、STL、DXF、3DM ( Rhnio ) |
|
