HDI 三維掃描器通過使用立體相機和藍光LED 投影技術，提供體積小巧、設計先進的3D 掃描解決方案。專為要求苛刻的應用場合而設計，HDI 三維掃描器為您的設備以及工藝流程提供高解析度的三維掃描性能。
|
|
 |
|
|
|
|
高性能三維掃描
|
| |
|
0.3
秒/幀
全視場掃描
|
197
萬個多邊形網格
可達985000 個資料點
|
|
|
|
|
|
簡單的安裝和集成
|
| |
|
HDI 三維掃描器在極短時間內即可完成上百萬個資料測量點的獲取。只需連接線纜，安裝好軟體，便可開始三維掃描。同時，LMI 簡單易用的軟體開發套件和連通性選項使使用者可以完全控制三維掃描並集成到自己的設備和系統中。
|
|
|
|
無縫3D掃描體驗
|
| |
|

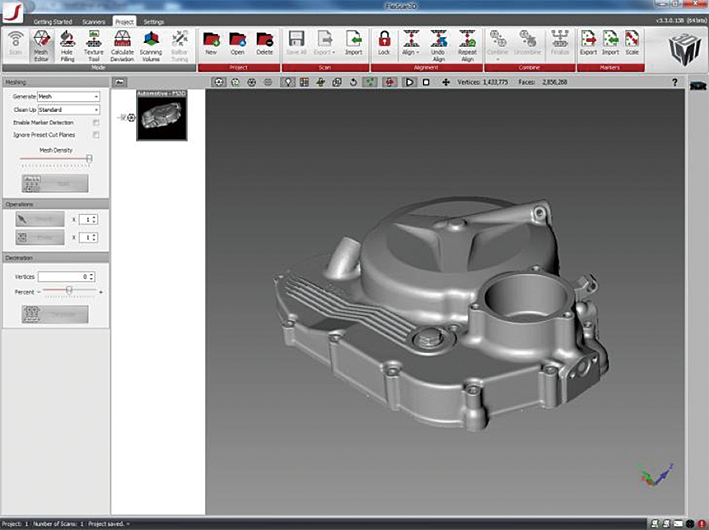

受益於FlexScan3D 軟體，使用者可以在資料獲取階段直接進行編輯、拼接和整合等資料處理，而無需額外匯出到單獨的後處理軟體中。最終的掃描結果可以根據使用者需求匯出為多種不同的檔案格式。
|
| |
 |
|
|
|
|
 |
| |
| 機型 |
HDI 109
|
HDI 120
|
| 視野 ( 對角線 ) |
110 - 124 mm
|
170 - 258 mm
|
| 視野 ( X-Y ) |
87 x 68 - 88 x 87 mm
|
124 x 120 - 190 x 175 mm
|
| 淨距離 |
157 mm
|
300 mm
|
| 景深 |
70 mm
|
180 mm
|
| 點距 |
0.080 - 0.100 mm
|
0.110 - 0.180 mm
|
| VDI / VDE 測量精度 |
0.034 mm
|
0.060 mm
|
| 外觀尺寸 |
49 x 100 x 155 mm
|
49 x 74 x 276 mm
|
| 重量 |
1.04 公斤
|
1.35 公斤
|
| 掃描速度 |
0.3 秒/
次掃描
|
| 相機解析度 |
1.3 MP
( 130 萬畫素 )
|
| 平均點數 |
985,000 / 次掃描
|
| 平均多邊形網格數 |
1,970,000 / 次掃描
|
| 掃描軟體 |
FlexScan3D
|
|
標定
|
出廠前預校準
|
| 資料格式 |
PLY、OBJ、STL、ASC、FBX、3D3
|
| 通訊介面 |
千兆乙太網路 ( 1000BASE )
|
| 外殼 |
全機身鋁合金外殼，IP67防護等級
|
| 工作溫度 |
0~50°C
|
| 儲藏溫度 |
-30~70°C
|
| 供電電壓 |
24~48 VDC ( 25W )
|
| 抗震性 |
頻率 10~55Hz，X、Y、Z三個方向1.5mm雙向振幅，每個方向持續2小時
|
| 抗衝擊性 |
15克重量進行半正弦衝擊，週期11ms，從X、Y、Z三個方向正負衝擊
|
|
| |
| 系統需求 |
| 作業系統 |
Windows 7 ( 64-bit )
|
| CPU |
四核 2.0 GHz 或更快
|
| RAM |
4GB 或更大
|
| 通訊介面 |
千兆乙太網路 ( 1000BASE )
|
| 顯示卡 |
512 MB
|
| 硬碟空間 |
250 GB 或更大
|
| 光碟機 |
DVD-ROM drive |
|
|
|
