型號

切割寬度

GR-420

3尺半 / 1,075 mm /

GR-540

4尺半 / 1,397 mm / 1,420 mm

GR-640

5尺半 / 1,651 mm /









專業重力型 GR 系列切割機,切的更硬、更快、更多樣

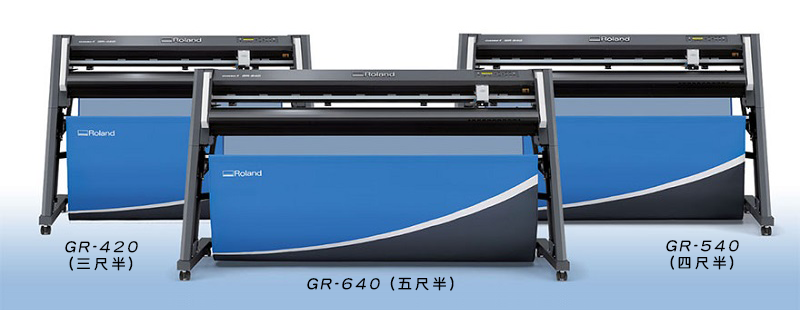

全新 GR 系列的切割寬度有3尺半、4尺半及5尺半三個機種,可以切的更硬、切的更快、切的更多樣。

可切割鑽石級反光材料、軟性磁鐵、噴砂膜、汽車保護膜、隔熱紙、植絨布、金屬箔膜、冷裱膜、卡典希得、紙板等。

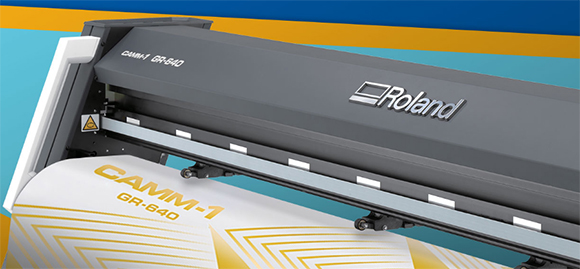

新式 L 型機身設計增加主體剛性,切割速度最快可達1,485 mm/s

切割速度比前機種 GX-500 快一倍,壹台可抵兩台用,提供更大的生產力。

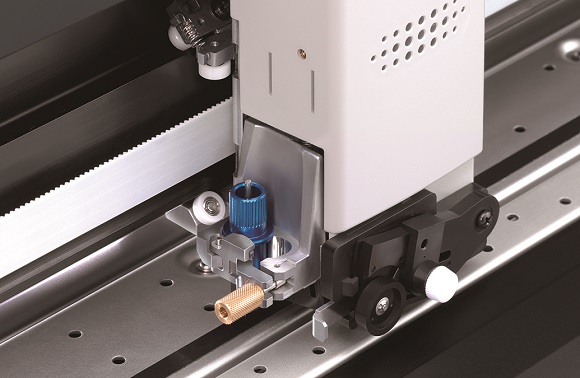

新式切割滑車及刀座固定器設計,切割壓力最大可達 600 gf

600gf 的切割壓力,3M鑽石級反光材料一次即可切割完成。







雙刀座位置設計,支持穿孔切割和標準輪廓切割

穿孔切割適合包裝紙盒製作及厚紙板切割,也適合製作切斷背膠材料離形底紙的專業貼紙。











可在同一位置重覆切割高達10次,切割不走位

重疊切割功能 ( 高達10次 ),適用於切割韌性強、硬度高,不適合重壓力一次切割的材質,如軟性磁鐵、厚的PET材質等。











10段壓力調整電動壓輪,適用多樣厚度的材料

可進材料厚達2mm,適合植絨布、厚磅噴砂膜、3M鑽石級反光材料切割。

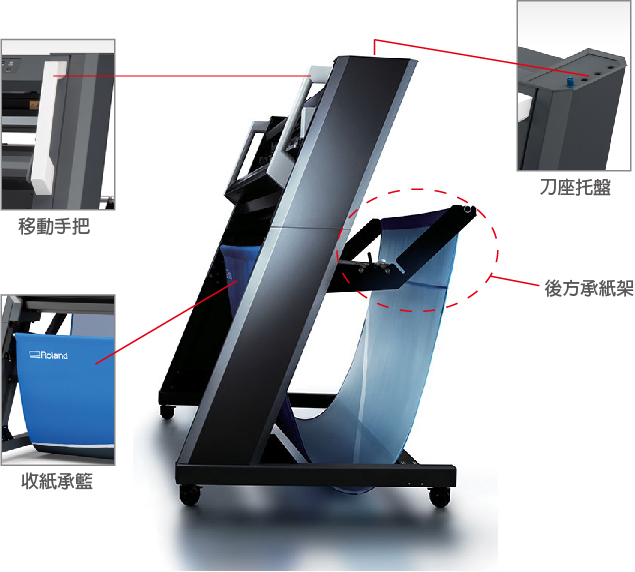

人性化設計,包括刀座托盤、移動手把及收紙承籃,後方承紙架可承載40公斤材料

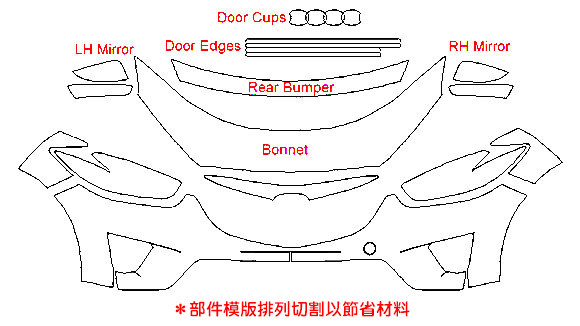

汽車美容包膜業保護膜、隔熱紙切割

依據各車款部件的模版以最節省材料來排列切割,可降低保護膜、隔熱紙的浪費,不用人工切割可節省施工時間。









標誌工程公司鑽石級反光材料切割

GR 系列的切割壓力為 600gf ,比前機種 GX-500 大一倍,材料可以切的更硬,10段壓力調整電動壓輪,材料可以帶動的更穩固平順。





包裝設計印刷公司紙盒紙袋開發打樣紙板切割 ( 進紙厚度可達2mm )

隨機 CutStudio 切割軟體,可設定穿孔切割全斷虛線、半斷折線,適合包裝紙盒製作及厚紙板切割。









型      號

GR-420  3尺半

GR-540  4尺半

GR-640  5尺半

機械結構

數位控制伺服馬達

送紙方式

10段壓力電動壓輪接觸式進給

可接受材質寬度

156 mm 至 1,224 mm

156 mm 至 1,548 mm

156 mm 至 1,802 mm

可接受材質厚度

2 mm 或更小 ( 含底紙 )

最大切割範圍

寬度:1,075  mm

寬度:1,100 mm (啟用邊界延伸)

長度:25,000 mm

寬度:1,397  mm

寬度:1,420 mm (啟用邊界延伸)

長度:25,000 mm

寬度:1,651  mm

寬度:1,675 mm (啟用邊界延伸)

長度:25,000 mm

可切割材料厚度

1 mm 或更小

裁刀可切斷材質寬度

1,172  mm

1,496  mm

1,750  mm

可承載材質重量

不可超過 40 公斤

最大切割速度

1,485 mm/s  ( High speed 模式 - 45° 方向 )

切割速度範圍

10 至 1,050 mm/s ( 10 mm/s 增量  )

切割壓力範圍

20 至 600 gf  ( 10 gf 增量 )

機械解析度

0.005 mm/step

軟體解析度

0.025 mm/step

距離精度*1

誤差小於行程 ± 0.2% 或 0.1 mm

重複精度 *1*2*3

0.1 mm 或更小

傳輸介面

乙太網路 10BASE-T / 100BASE-TX ( 自動切換 ), USB 2.0 ( 全速 )

暫存記憶體

8 MB ( 2 MB 用於重複切割資料暫存 )

電源要求 / 消耗功率

AC 100 至 240 V,50/60 Hz,0.7 A / 約 70 W

噪音值

運作期間

67 dB( A )或更小 ( 符合 1507779 )

待機期間

43 dB( A )或更小 ( 符合 1507779 )

外觀尺寸 ( 含腳架 )

1,650 mm ( 寬 ) x 740 mm ( 深 )

x 1,190 mm ( 高 )

1,910 mm ( 寬 ) x 740 mm ( 深 )

x 1,190 mm ( 高 )

2,165 mm ( 寬 ) x 740 mm ( 深 )

x 1,190 mm ( 高 )

重量 ( 含腳架 )

78公斤

87 公斤

93.5 公斤

包裝外觀尺寸

1,740 mm ( 寬 ) x 565 mm ( 深 )

x 770 mm ( 高 )

2,050 mm ( 寬 ) x 565 mm ( 深 )

x 770 mm ( 高 )

2,300 mm ( 寬 ) x 565 mm ( 深 )

x 770 mm ( 高 )

包裝重量

108 公斤

118 公斤

128 公斤

操作環境

溫度

5 至 40°C

溼度

35 至 80% ( 無水氣凝結 )

附件

電源線、USB傳輸線、切割刀、切割刀座、線材固定夾 、裁切刀片、手動對位工具、安裝手冊、軟體 ( 需自行下載 ) 和使用手冊 ( 需自行下載 ) 等。



  *1 根據Roland公司指定的材料和切削條件。
*2 排除材料膨脹或收縮。
  *3 保證重複精度的範圍:

     材料寬度須超過610mm,長度4,000mm,材料寬度為(或少於)610mm,長度8,000mm。



軟體

作業系統

支援應用軟體

Roland OnSupport

Windows® 7/8/8.1/10 ( 32 及 64 位元 )

Roland CutStudio

Windows® 7/8/8.1/10 ( 32 及 64 位元 )

Roland CutStudio Plug-In for Adobe Illustrator®

Windows®、Mac OS

Adobe®Illustrator® CC2015 ~ CC2020

( CC2014停止支援 )

Roland CutStudio Plug-in for CorelDRAW®

Windows®

CorelDRAW® X6~2019







名       稱

型       號

說       明

切割刀

ZEC-U3017

Offset值為0.175mm,3支裝,在卡典紙上切割小字或複雜圖形

ZEC-U1715

Offset值為0.25mm,5支裝,噴砂膜切割專用

ZEC-U5025

Offset值為0.25mm,5支裝,卡典紙或反光貼紙切割

ZEC-U3050

Offset值為0.50mm,5支裝,厚的卡典紙或工程級反光貼紙切割

切割刀座

XD-CH4-BL

藍色鋁質刀座

XD-CH4-OR

橘色鋁質刀座

XD-CH4-RD

紅色鋁質刀座
