型號

切割寬度

GR2-540

4尺半 / 1,372 mm

GR2-640

5尺半 / 1,627 mm









多樣化的解決方案

全新 GR2 系列專業切割機專為滿足各種需求而設計,具有許多功能。除了一般的切割外,與打印機搭配使用的對位切割工作流程也得到了增強。可以廣泛使用在車體貼膜、各式標誌牌、標籤貼紙、櫥窗牆壁彩貼及服裝熱轉印膜切割。





車體包膜、彩貼及隔熱紙切割







交通、施工標誌牌切割




各式標籤貼紙切割




服裝熱轉印膜切割







使用 AAS II 實現更智慧的切割操作

安裝適用於 Adobe ® Illustrator® 和 CorelDRAW ® 的 Roland DG AASII 定位功能外掛程式。

以自動將裁剪標記添加到您的數位生產設計中。使用詳細的裁剪標記說明準備檔,以實現更智慧的切割和先列印操作,

其中GR2切割滑車上的AAS II感測器自動掃描裁剪標記並在操作過程中進行特定的切割調整。

以下功能可説明您保持切割精度,尤其是在長時間生產運行時。

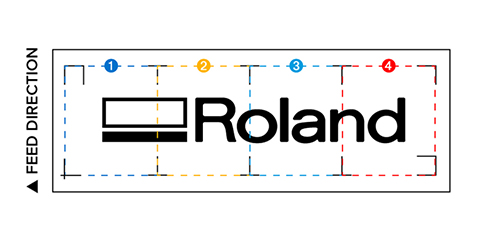

分段切割



自動旋轉



自動將長圖分割成幾段來切割



自動檢測進料方向並相對應地旋轉切割方向。

以實現更快、更高效的切割操作。

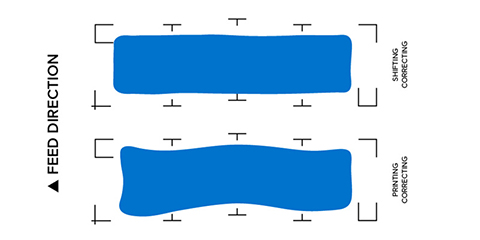

分段定位

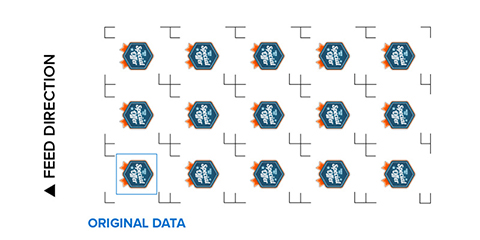

多個副本



自動掃描裁剪標記,逐個重新校準並調整材料偏移。



在一個作業中複製圖像並剪切多個副本,

以實現更快、更高效的切割操作。



長時間運行並整齊整齊地批次處理。





配合專用打印機的理想工作流程作



當使用Roland 大幅面打印機,裁剪標記檢測功能將能實現流暢的工作流程。

使用 VersaWorks 6 RIP 軟體能輕鬆使用我們的打印機創建獨特的應用程序並擴展您的工作範圍。



選購品:材料收集袋

防止切割材料與地板接觸而產生污垢及刮痕。

* SB-54  (GR2-540)

* SB-64  (GR2-640)













型      號

GR2-540  4尺半

GR2-640  5尺半

機械結構

數位控制伺服馬達

送紙方式

接觸式進給

可接受材質

*1*2

寬度

50 mm 至 1,594 mm

156 mm 至 1,782 mm

厚度

0.8 mm 或更小 ( 含底紙 )

捲紙重量

不可超過 20 公斤

不可超過 24 公斤

最大切割尺寸

寬度:1,372 mm,長度:50 公尺

寬度:1,627 mm,長度:50 公尺

可用切割刀

CAMM-1系列切割刀

切割速度範圍

30 至 1,530 mm/s ( 30 mm/s 增量  )

切割壓力範圍

5 至 600 gf  ( 5 gf 增量 )

機械解析度

0.006 mm/step

軟體解析度

0.025 mm/step

距離精度*3

誤差小於行程 ± 0.1% 或 0.254 mm,以較大者為準

重複精度 *3*4*5

0.1 mm 或更小

傳輸介面

乙太網路卡(10BASE-T 和 100BASE-TX 自動切換)/ USB 2.0(全速相容)/ RS-232C

暫存記憶體

32 MB

命令系統

符合 HP-GL、HP-GL/2 標準

電源要求 / 消耗功率

AC 100 至 240 V,± 10%,50/60 Hz , 約 110 W

噪音值

運作期間

56 dB( A )或更小

待機期間

40 dB( A )或更小

外觀尺寸 ( 含腳架 )

1,711 mm ( 寬 ) x 651 mm ( 深 )

x 1,111 mm ( 高 )

1,982 mm ( 寬 ) x 756 mm ( 深 )

x 1,127 mm ( 高 )

重量 ( 含腳架 )

60公斤

69 公斤

包裝外觀尺寸

2,040 mm ( 寬 ) x 395 mm ( 深 )

x 850 mm ( 高 )

2,200 mm ( 寬 ) x 395 mm ( 深 )

x 880 mm ( 高 )

包裝重量

85 公斤

97公斤

操作環境

溫度

15 至 30°C

溼度

25 至 75% ( 無水氣凝結 )

附件

電源線、USB傳輸線、切割刀、切割刀座、線材固定器 、手動裁切刀片、安裝手冊、軟體和使用手冊等。





*1:根據類型,500 mm或更長的材料在切割過程中可能會發生變化。

*2:也可能無法切割某些類型的材料。

*3:根據羅蘭DG公司規定的材料和切割條件。

*4:不包括材料的膨脹/收縮。

*5:確保重複精度的範圍:

        > 寬度超過 610 mm 的材料,長度為 4,000 mm。

        > 寬度為 610 mm 或更小的材料,長度為 8,000 mm。



軟體

作業系統

支援應用軟體

Roland DG GreatCut R

Windows® 10 (32/64 bit), Windows® 8.1 (32/64 bit)

Roland DG AASⅡPlug-in for Adobe Illustrator (Windows)

Windows® 10 (32/64 bit), Windows® 8.1 (32/64 bit)

Adobe Illustrator CC (2014) / CC (2015) / CC (2017) / CC (2018) / CC (2019)/ CC (2020) / CC (2021)

Roland DG AASⅡ Plug-in for CorelDRAW (Windows)

Windows® 10 (32/64 bit), Windows® 8.1 (32/64 bit)

CorelDRAW Graphics Suite X7, X8, 2017, 2018, 2019, 2020

Roland DG VersaWorks6 (6.10.0版本後才有支援,需網路下載)

Windows® 10 (32/64 bit), Windows® 8.1 (32/64 bit)







名       稱

型       號

說       明

切割刀

ZEC-U3017

Offset值為0.175mm,3支裝,在卡典紙上切割小字或複雜圖形

ZEC-U1715

Offset值為0.25mm,5支裝,噴砂膜切割專用

ZEC-U5025

Offset值為0.25mm,5支裝,卡典紙或反光貼紙切割

ZEC-U3050

Offset值為0.50mm,5支裝,厚的卡典紙或工程級反光貼紙切割

切割刀座

XD-CH4-BL

藍色鋁質刀座

XD-CH4-OR

橘色鋁質刀座

XD-CH4-RD

紅色鋁質刀座
